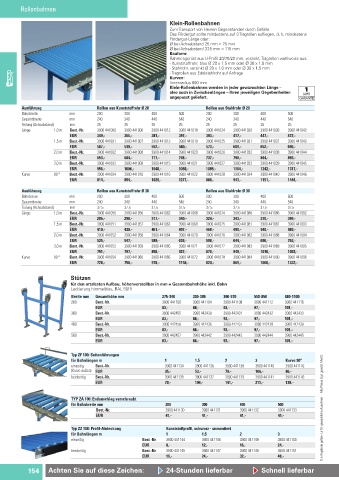

Page 168 - www.hoggmbh.de - Werkstattkatalog 2024-2025

Rollenbahnen
Klein-Rollenbahnen
Zum Transport von kleinen Gegenständen durch Gefälle
Das Fördergut sollte mindestens auf 3 Tragrollen aufliegen, d. h. mindestens
Fördergut-Länge oder:
Ø bei Achsabstand 25 mm = 75 mm
Ø bei Achsabstand 37,5 mm = 115 mm
Bauform:
Rahmengerüst aus U-Profil 20/70/20 mm, verzinkt, Tragrollen wahlweise aus:
- Kunststoˆrohr, blau Ø 20 x 1,5 mm oder Ø 30 x 1,8 mm
- Stahlrohr, verzinkt Ø 20 x 1,0 mm oder Ø 30 x 1,5 mm
- Tragrollen aus Edelstahlrohr auf Anfrage
Kurven:
Innenradius 800 mm
Klein-Rollenbahnen werden in jeder gewünschten Länge –
also auch in Zwischenlängen – Ihren jeweiligen Gegebenheiten
angepasst geliefert.
Ausführung Rollen aus Kunststo€rohr Ø 20 Rollen aus Stahlrohr Ø 20
Bahnbreite mm 200 300 400 500 200 300 400 500
Gesamtbreite mm 240 340 440 540 240 340 440 540
Teilung (Achsabstand) mm 25 25 25 25 25 25 25 25
Länge 1,0 m Best.-Nr. 3900 441000 3900 441006 3900 441012 3900 441018 3900 441024 3900 441030 3900 441036 3900 441042
EUR 349,- 366,- 381,- 397,- 393,- 417,- 447,- 472,-
1,5 m Best.-Nr. 3900 441001 3900 441007 3900 441013 3900 441019 3900 441025 3900 441031 3900 441037 3900 441043
EUR 507,- 530,- 552,- 580,- 573,- 609,- 652,- 690,-
2,0 m Best.-Nr. 3900 441002 3900 441008 3900 441014 3900 441020 3900 441026 3900 441032 3900 441038 3900 441044
EUR 653,- 684,- 717,- 748,- 737,- 790,- 844,- 893,-
3,0 m Best.-Nr. 3900 441003 3900 441009 3900 441015 3900 441021 3900 441027 3900 441033 3900 441039 3900 441045
EUR 956,- 1006,- 1048,- 1098,- 1085,- 1164,- 1242,- 1317,-
Kurve 90 ° Best.-Nr. 3900 441004 3900 441010 3900 441016 3900 441022 3900 441028 3900 441034 3900 441040 3900 441046
EUR 814,- 854,- 1025,- 1277,- 888,- 943,- 1151,- 1444,-
Ausführung Rollen aus Kunststo€rohr Ø 30 Rollen aus Stahlrohr Ø 30
Bahnbreite mm 200 300 400 500 200 300 400 500
Gesamtbreite mm 240 340 440 540 240 340 440 540
Teilung (Achsabstand) mm 37,5 37,5 37,5 37,5 37,5 37,5 37,5 37,5
Länge 1,0 m Best.-Nr. 3900 441050 3900 441056 3900 441062 3900 441068 3900 441074 3900 441080 3900 441086 3900 441092
EUR 285,- 298,- 317,- 340,- 324,- 343,- 370,- 399,-
1,5 m Best.-Nr. 3900 441051 3900 441057 3900 441063 3900 441069 3900 441075 3900 441081 3900 441087 3900 441093
EUR 410,- 430,- 461,- 497,- 468,- 499,- 540,- 580,-
2,0 m Best.-Nr. 3900 441052 3900 441058 3900 441064 3900 441070 3900 441076 3900 441082 3900 441088 3900 441094
EUR 525,- 547,- 589,- 639,- 598,- 644,- 696,- 753,-
3,0 m Best.-Nr. 3900 441053 3900 441059 3900 441065 3900 441071 3900 441077 3900 441083 3900 441089 3900 441095
EUR 751,- 797,- 858,- 927,- 876,- 940,- 1010,- 1092,-
Kurve 90 ° Best.-Nr. 3900 441054 3900 441060 3900 441066 3900 441072 3900 441078 3900 441084 3900 441090 3900 441096
EUR 728,- 758,- 978,- 1158,- 824,- 869,- 1060,- 1332,-

Stützen
für den ortsfesten Aufbau, höhenverstellbar in mm = Gesamtbahnhöhe inkl. Bahn
Lackierung himmelblau, RAL 5015
Breite mm Gesamthöhe mm 275-340 330-395 390-570 550-850 680-1100
200 Best.-Nr. 3900 441100 3900 441104 3900 441108 3900 441112 3900 441116
EUR 83,- 88,- 93,- 97,- 101,-
300 Best.-Nr. 3900 442455 3900 442430 3900 442431 3900 442432 3900 442433
EUR 83,- 88,- 93,- 97,- 101,-
400 Best.-Nr. 3900 442456 3900 442436 3900 442437 3900 442438 3900 442439
EUR 83,- 88,- 93,- 97,- 101,-
500 Best.-Nr. 3900 442457 3900 442442 3900 442443 3900 442444 3900 442445
EUR 83,- 88,- 93,- 97,- 101,-

Typ ZF 100: Seitenführungen
für Bahnlängen m 1 1,5 2 3 Kurve 90°
einseitig Best.-Nr. 3900 441134 3900 441136 3900 441138 3900 441140 3900 441142
(Kurve außen) EUR 35,- 53,- 70,- 106,- 86,-
beidseitig Best.-Nr. 3900 441135 3900 441137 3900 441139 3900 441141 3900 441143
EUR 70,- 106,- 141,- 211,- 138,-

TYP ZA 100: Endanschlag verschraubt Wenn in der Beschreibung nicht anders angegeben, erfolgt die Lieferung ohne Inhalt bzw. Zubehör
für Bahnbreite mm 200 300 400 500
Best.-Nr. 3900 441130 3900 441131 3900 441132 3900 441133 Die Angebote gelten nur für gewerbliche Abnehmer · Alle Preise zzgl. gesetzl. MwSt.
EUR 41,- 41,- 41,- 41,-
Typ ZZ 100: Profil-Abdeckung Kunststo€profil, schwarz - unmontiert
für Bahnlängen m 1 1,5 2 3
einseitig Best.-Nr. 3900 441144 3900 441146 3900 441148 3900 441150
EUR 8,- 12,- 16,- 24,-
beidseitig Best.-Nr. 3900 441145 3900 441147 3900 441149 3900 441151
EUR 16,- 24,- 32,- 48,-

154 Achten Sie auf diese Zeichen: 24-Stunden lieferbar Schnell lieferbar
