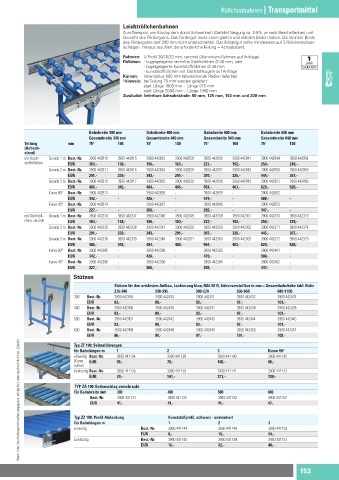

Page 167 - www.hoggmbh.de - Werkstattkatalog 2024-2025

Leichtröllchenbahnen Röllchenbahnen | Transportmittel
Zum Transport von Stückgütern durch Schwerkraft (Gefälle) Neigung ca. 2-5%, je nach Beschašenheit und
Gewicht des Fördergutes. Das Fördergut muss einen glatten und stabilen Boden haben. Die kleinste Breite
des Fördergutes darf 200 mm nicht unterschreiten. Das Fördergut sollte mindestens auf 3 Röllchenachsen
aufliegen. Hieraus resultiert die erforderliche Teilung = Achsabstand.
Rahmen: U-Profil 20/70/20 mm, verzinkt (Aluminium-Rahmen auf Anfrage)
Röllchen: - kugelgelagerte verzinkte Stahlröllchen Ø 48 mm, oder
- kugelgelagerte Kunststošröllchen Ø 48 mm
- Kunststošröllchen mit Edelstahlkugeln auf Anfrage
Kurven: Innenradius 800 mm (abweichende Radien lieferbar)
¹Hinweis: bei Teilung 75 mm werden geliefert
statt Länge 1000 mm - Länge 975 mm
statt Länge 2000 mm - Länge 1950 mm
Zusätzlich lieferbare Achsabstände: 50 mm, 125 mm, 150 mm und 200 mm

Bahnbreite 300 mm Bahnbreite 400 mm Bahnbreite 500 mm Bahnbreite 600 mm
Gesamtbreite 340 mm Gesamtbreite 440 mm Gesamtbreite 540 mm Gesamtbreite 640 mm
Teilung mm 75 1 100 75 1 100 75 1 100 75 1 100
(Achsab-
stand)
mit Kunst- Gerade 1 m Best.-Nr. 3900 442810 3900 442815 3900 442823 3900 442828 3900 442836 3900 442841 3900 442849 3900 442854
sto‰röllchen EUR 163,- 138,- 196,- 163,- 227,- 192,- 250,- 218,-
Gerade 2 m Best.-Nr. 3900 442811 3900 442816 3900 442824 3900 442829 3900 442837 3900 442842 3900 442850 3900 442855
EUR 291,- 239,- 343,- 291,- 397,- 326,- 445,- 367,-
Gerade 3 m Best.-Nr. 3900 442812 3900 442817 3900 442825 3900 442830 3900 442838 3900 442843 3900 442851 3900 442856
EUR 406,- 342,- 484,- 406,- 554,- 463,- 620,- 520,-
Kurve 90° Best.-Nr. 3900 442813 - 3900 442826 - 3900 442839 - 3900 442852 -
EUR 342,- - 426,- - 479,- - 588,- -
Kurve 45° Best.-Nr. 3900 442814 - 3900 442827 - 3900 442840 - 3900 442853 -
EUR 227,- - 266,- - 292,- - 347,- -
mit Stahlröll- Gerade 1 m Best.-Nr. 3900 442334 3900 442337 3900 442346 3900 442349 3900 442358 3900 442361 3900 442370 3900 442373
chen, verzinkt EUR 163,- 138,- 196,- 163,- 227,- 192,- 250,- 218,-
Gerade 2 m Best.-Nr. 3900 442335 3900 442338 3900 442347 3900 442350 3900 442359 3900 442362 3900 442371 3900 442374
EUR 291,- 239,- 343,- 291,- 397,- 326,- 445,- 367,-
Gerade 3 m Best.-Nr. 3900 442336 3900 442339 3900 442348 3900 442351 3900 442360 3900 442363 3900 442372 3900 442375
EUR 406,- 342,- 484,- 406,- 554,- 463,- 620,- 520,-
Kurve 90° Best.-Nr. 3900 442385 - 3900 442389 - 3900 442395 - 3900 442401 -
EUR 342,- - 426,- - 479,- - 588,- -
Kurve 45° Best.-Nr. 3900 442386 - 3900 442390 - 3900 442396 - 3900 442402 -
EUR 227,- - 266,- - 292,- - 347,- -
Stützen
Stützen für den ortsfesten Aufbau, Lackierung blau, RAL 5015, höhenverstellbar in mm = Gesamtbahnhöhe inkl. Bahn
275-340 330-395 390-570 550-850 680-1100
300 Best.-Nr. 3900 442455 3900 442430 3900 442431 3900 442432 3900 442433
EUR 83,- 88,- 93,- 97,- 101,-
400 Best.-Nr. 3900 442456 3900 442436 3900 442437 3900 442438 3900 442439
EUR 83,- 88,- 93,- 97,- 101,-
500 Best.-Nr. 3900 442457 3900 442442 3900 442443 3900 442444 3900 442445
EUR 83,- 88,- 93,- 97,- 101,-
600 Best.-Nr. 3900 442458 3900 442448 3900 442449 3900 442450 3900 442451
EUR 86,- 90,- 97,- 101,- 109,-
Wenn in der Beschreibung nicht anders angegeben, erfolgt die Lieferung ohne Inhalt bzw. Zubehör
Typ ZF 100: Seitenführungen
für Bahnlängen m 1 2 3 Kurve 90°
einseitig Best.-Nr. 3900 441134 3900 441138 3900 441140 3900 441142
Die Angebote gelten nur für gewerbliche Abnehmer · Alle Preise zzgl. gesetzl. MwSt.
(Kurve EUR 35,- 70,- 106,- 86,-
außen)
beidseitig Best.-Nr. 3900 441135 3900 441139 3900 441141 3900 441143
EUR 70,- 141,- 211,- 138,-
TYP ZA 100: Endanschlag verschraubt
für Bahnbreite mm 300 400 500 600
Best.-Nr. 3900 441131 3900 441132 3900 441133 3900 441152
EUR 41,- 41,- 41,- 47,-

Typ ZZ 100: Profil-Abdeckung Kunststožprofil, schwarz - unmontiert
für Bahnlängen m 1 2 3
einseitig Best.-Nr. 3900 441144 3900 441148 3900 441150
EUR 8,- 16,- 24,-
beidseitig Best.-Nr. 3900 441145 3900 441149 3900 441151
Die Lieferung von Zwischenlängen, Sonderbreiten und Sonderhöhen ist möglich. EUR 16,- 32,- 48,-

153

01_Transportmittel_152-153_24[7417789]-2G.indd 153 3/19/2024 10:31:44 AM
