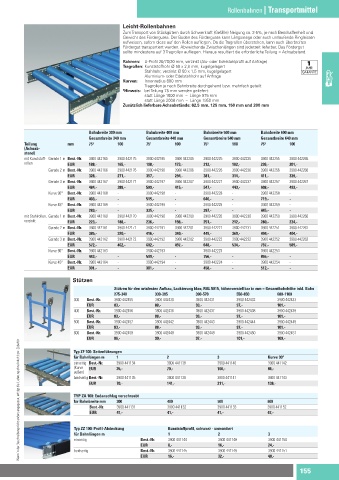

Page 169 - www.hoggmbh.de - Werkstattkatalog 2024-2025

Leicht-Rollenbahnen Rollenbahnen | Transportmittel
Zum Transport von Stückgütern durch Schwerkraft (Gefälle) Neigung ca. 2-5%, je nach Beschaˆenheit und
Gewicht des Fördergutes. Der Boden des Fördergutes kann Längsstege oder auch umlaufende Ringleisten
aufweisen, sofern diese auf den Rollen aufliegen. Da die Tragrollen überstehen, kann auch überbreites
Fördergut transportiert werden. Abweichende Zwischenlängen sind jederzeit lieferbar. Das Fördergut
sollte mindestens auf 3 Tragrollen aufliegen. Hieraus resultiert die erforderliche Teilung = Achsabstand.
Rahmen: U-Profil 20/70/20 mm, verzinkt (Alu- oder Edelstahlprofil auf Anfrage)
Tragrollen: Kunststoˆrohr Ø 50 x 2,8 mm, kugelgelagert
Stahlrohr, verzinkt Ø 50 x 1,5 mm, kugelgelagert
Aluminium- oder Edelstahlrohr auf Anfrage
Kurven: Innenradius 800 mm
Tragrollen je nach Bahnbreite durchgehend bzw. mehrfach geteilt
¹Hinweis: bei Teilung 75 mm werden geliefert:
statt Länge 1000 mm – Länge 975 mm
statt Länge 2000 mm – Länge 1950 mm
Zusätzlich lieferbare Achsabstände: 62,5 mm, 125 mm, 150 mm und 200 mm

Bahnbreite 300 mm Bahnbreite 400 mm Bahnbreite 500 mm Bahnbreite 600 mm
Gesamtbreite 340 mm Gesamtbreite 440 mm Gesamtbreite 540 mm Gesamtbreite 640 mm
Teilung mm 75¹ 100 75¹ 100 75¹ 100 75¹ 100
(Achsab-
stand)
mit Kunststo‰- Gerade 1 m Best.-Nr. 3900 442165 3900 442175 3900 442195 3900 442205 3900 442225 3900 442235 3900 442255 3900 442265
rollen EUR 188,- 165,- 198,- 173,- 212,- 182,- 236,- 201,-
Gerade 2 m Best.-Nr. 3900 442166 3900 442176 3900 442196 3900 442206 3900 442226 3900 442236 3900 442256 3900 442266
EUR 328,- 271,- 357,- 294,- 381,- 314,- 411,- 339,-
Gerade 3 m Best.-Nr. 3900 442167 3900 442177 3900 442197 3900 442207 3900 442227 3900 442237 3900 442257 3900 442267
EUR 484,- 388,- 509,- 415,- 547,- 443,- 608,- 493,-
Kurve 90° Best.-Nr. 3900 442168 - 3900 442198 - 3900 442228 - 3900 442258 -
EUR 403,- - 515,- - 640,- - 719,- -
Kurve 45° Best.-Nr. 3900 442169 - 3900 442199 - 3900 442229 - 3900 442259 -
EUR 283,- - 335,- - 397,- - 445,- -
mit Stahlrollen, Gerade 1 m Best.-Nr. 3900 442160 3900 442170 3900 442190 3900 442200 3900 442220 3900 442230 3900 442250 3900 442260
verzinkt EUR 223,- 188,- 236,- 198,- 251,- 212,- 280,- 234,-
Gerade 2 m Best.-Nr. 3900 442161 3900 442171 3900 442191 3900 442201 3900 442221 3900 442231 3900 442251 3900 442261
EUR 385,- 320,- 416,- 340,- 449,- 369,- 494,- 404,-
Gerade 3 m Best.-Nr. 3900 442162 3900 442172 3900 442192 3900 442202 3900 442222 3900 442232 3900 442252 3900 442262
EUR 572,- 462,- 602,- 497,- 648,- 534,- 737,- 589,-
Kurve 90° Best.-Nr. 3900 442163 - 3900 442193 - 3900 442223 - 3900 442253 -
EUR 443,- - 599,- - 756,- - 855,- -
Kurve 45° Best.-Nr. 3900 442164 - 3900 442194 - 3900 442224 - 3900 442254 -
EUR 301,- - 381,- - 458,- - 512,- -

Stützen
Stützen für den ortsfesten Aufbau, Lackierung blau, RAL 5015, höhenverstellbar in mm = Gesamtbahnhöhe inkl. Bahn
275-340 330-395 390-570 550-850 680-1100
300 Best.-Nr. 3900 442455 3900 442430 3900 442431 3900 442432 3900 442433
EUR 83,- 88,- 93,- 97,- 101,-
400 Best.-Nr. 3900 442456 3900 442436 3900 442437 3900 442438 3900 442439
EUR 83,- 88,- 93,- 97,- 101,-
500 Best.-Nr. 3900 442457 3900 442442 3900 442443 3900 442444 3900 442445
EUR 83,- 88,- 93,- 97,- 101,-
600 Best.-Nr. 3900 442458 3900 442448 3900 442449 3900 442450 3900 442451
EUR 86,- 90,- 97,- 101,- 109,-
Wenn in der Beschreibung nicht anders angegeben, erfolgt die Lieferung ohne Inhalt bzw. Zubehör
Typ ZF 100: Seitenführungen
Die Angebote gelten nur für gewerbliche Abnehmer · Alle Preise zzgl. gesetzl. MwSt.
für Bahnlängen m 1 2 3 Kurve 90°
einseitig Best.-Nr. 3900 441134 3900 441138 3900 441140 3900 441142
(Kurve EUR 35,- 70,- 106,- 86,-
außen)
beidseitig Best.-Nr. 3900 441135 3900 441139 3900 441141 3900 441143
EUR 70,- 141,- 211,- 138,-
TYP ZA 100: Endanschlag verschraubt
für Bahnbreite mm 300 400 500 600
Best.-Nr. 3900 441131 3900 441132 3900 441133 3900 441152
EUR 41,- 41,- 41,- 47,-

Typ ZZ 100: Profil-Abdeckung Kunststo€profil, schwarz - unmontiert
für Bahnlängen m 1 2 3
einseitig Best.-Nr. 3900 441144 3900 441148 3900 441150
EUR 8,- 16,- 24,-
beidseitig Best.-Nr. 3900 441145 3900 441149 3900 441151
EUR 16,- 32,- 48,-

155

01_Transportmittel_154-155_24[7417795]-1s.indd 155 3/19/2024 10:31:48 AM
