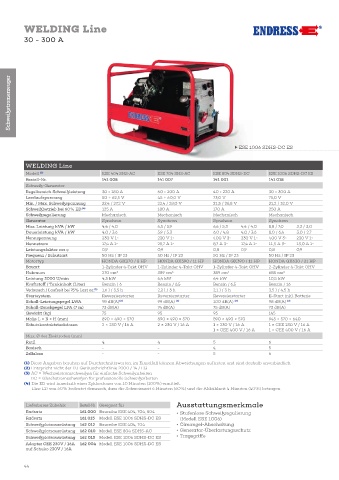

Page 44 - www.hoggmbh.de - ENDRESS Stromerzeuger Katalog 2019

WELDING Line

30 - 300 A

Schweißstromerzeuger

f ESE 1006 SDHS-DC ES

WELDING Line
Modell (3) ESE 404 SHS-AC ESE 704 SHS-AC ESE 804 SDHS-DC ESE 1006 SDHS-DC ES
Bestell-Nr. 141 008 141 007 141 001 141 018
Schweiß-Generator
Regelbereich Schweißleistung 30 - 180 A 60 - 200 A 40 - 220 A 30 - 300 A
Leerlaufspannung 50 ÷ 62,5 V 45 ÷ 60,0 V 73,0 V 75,0 V
Min. / Max. Schweißspannung 22,4 / 27,2 V 22,4 / 28,0 V 21,5 / 28,8 V 21,2 / 32,0 V
Schweißbetrieb bei 60% ED (4) 125 A 180 A 170 A 250 A
Schweißregulierung Mechanisch Mechanisch Mechanisch Mechanisch
Generator Synchron Synchron Synchron Synchron
Max. Leistung kVA / kW 4,4 / 4,0 6,5 / 5,9 6,6 / 5,3 4,4 / 4,0 8,8 / 7,0 3,3 / 3,0
Dauerleistung kVA / kW 4,0 / 3,6 5,9 / 5,3 6,0 / 4,8 4,0 / 3,6 8,0 / 6,4 3,0 / 2,7
Nennspannung 230 V 1~ 230 V 1~ 400 V 3~ 230 V 1~ 400 V 3~ 230 V 1~
Nennstrom 17,4 A 1~ 25,7 A 1~ 8,7 A 3~ 17,4 A 1~ 11,5 A 3~ 13,0 A 1~
Leistungsfaktor cos ϕ 0,9 0,9 0,8 0,9 0,8 0,9
Frequenz / Schutzart 50 Hz / IP 23 50 Hz / IP 23 50 Hz / IP 23 50 Hz / IP 23
Motortyp HONDA GX270 / 8 HP HONDA GX390 / 11 HP HONDA GX390 / 11 HP HONDA GX630 / 21 HP
Bauart 1-Zylinder 4-Takt OHV 1-Zylinder 4-Takt OHV 1-Zylinder 4-Takt OHV 2-Zylinder 4-Takt OHV
Hubraum 270 cm³ 389 cm³ 389 cm³ 688 cm³
Leistung 3000 U/min 4,3 kW 6,4 kW 6,4 kW 10,5 kW
Kraftstoff / Tankinhalt (Liter) Benzin / 6 Benzin / 6,5 Benzin / 6,5 Benzin / 16
Verbrauch / Laufzeit bei 75% Last ca. (1) 1,6 l / 3,5 h 2,2 l / 3 h 2,1 l / 3 h 3,5 l / 4,5 h
Startsystem Reversierstarter Reversierstarter Reversierstarter E-Start inkl. Batterie
Schall-Leistungspegel LWA 98 dB(A) (2) 99 dB(A) (2) 100 dB(A) (2) 98 dB(A) (2)
Schall-Druckpegel LPA (7 m) 73 dB(A) 74 dB(A) 75 dB(A) 73 dB(A)
Gewicht (kg) 75 95 95 145
Maße L × B × H (mm) 890 × 490 × 570 890 × 490 × 570 890 × 490 × 570 945 × 570 × 640
Schutzkontaktsteckdosen 2 × 230 V / 16 A 2 × 230 V / 16 A 1 × 230 V / 16 A 1 × CEE 230 V / 16 A
1 × CEE 400 V / 16 A 1 × CEE 400 V / 16 A
Max. Ø der Elektroden (mm)
Rutil 4 4 5 6
Basisch - - 4 5
Zellulose - - 5 6
(1) Diese Angaben beruhen auf Durchschnittswerten, im Einzelfall können Abweichungen auftreten und sind deshalb unverbindlich
(2) Entspricht nicht der EU Geräuschrichtlinie 2000 / 14 / EG
(3) AC = Wechselstromschweißen für einfache Schweißarbeiten
DC = Gleichstromschweißen für professionelle Schweißarbeiten
(4) Die ED wird innerhalb einer Zyklusdauer von 10 Minuten (100%) ermittelt.
Eine ED von 60% bedeutet demnach, dass die Schweisszeit 6 Minuten (60%) und die Abkühlzeit 4 Minuten (40%) betragen

Lieferbares Zubehör Bestell-Nr. Geeignet für Ausstattungsmerkmale
Radsatz 161 000 Baureihe ESE 404, 704, 804 • Stufenlose Schweißregulierung
Radsatz 161 015 Modell ESE 1006 SDHS-DC ES (Modell ESE 1006)
Schweißplatzausrüstung 162 012 Baureihe ESE 404, 704 • Ölmangel-Abschaltung
Schweißplatzausrüstung 162 010 Modell ESE 804 SDHS-AC • Generator-Überlastungsschutz
Schweißplatzausrüstung 162 013 Modell ESE 1006 SDHS-DC ES • Tragegriffe
Adapter CEE 230V / 16A 162 004 Modell ESE 1006 SDHS-DC ES
auf Schuko 230V / 16A

44
