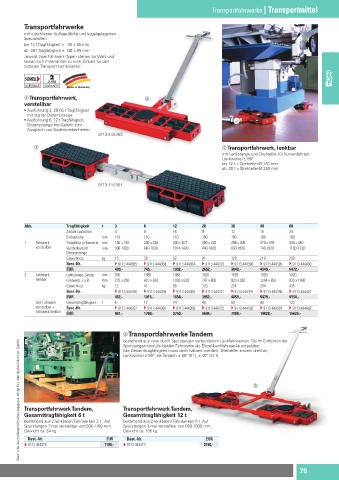

Page 89 - www.hoggmbh.de - Werkstattkatalog 2024-2025

Transportfahrwerke Transportfahrwerke | Transportmittel
mit rutschfester Auflagefläche und kugelgelagerten
Spezialrollen
bis 12 t Tragfähigkeit = 85 x 85 mm,
ab 20 t Tragfähigkeit = 140 x 85 mm
Jeweils zwei Fahrwerk-Typen stehen zur Wahl und
lassen sich miteinander zu einer Einheit für den
sicheren Transport kombinieren:

aTransportfahrwerk, b
verstellbar
• Ausführung 3, 20-60 t Tragfähigkeit
mit starrer Distanzstange
• Ausführung 6, 12 t Tragfähigkeit,
Distanzstange mit Gelenk zum
Ausgleich von Bodenunebenheiten
9113 444365

a bTransportfahrwerk, lenkbar
mit Lenkstange und Drehteller für Kurvenfahrten,
Lenkwinkel ± 90°
bis 12 t = Drehteller-Ø 170 mm
ab 20 t = Drehteller-Ø 250 mm

9113 444364

Abb. Tragfähigkeit t 3 6 12 20 30 40 60
Anzahl Lastrollen 4 8 16 8 12 16 24
Einbauhöhe mm 110 110 110 180 180 180 180
1 Fahrwerk, Tragplatte je Kassette mm 150 x 150 200 x 220 400 x 407 280 x 220 288 x 300 370 x 370 390 x 440
verstellbar Verstellbereich mm 300-1000 640-1030 1014-1430 440-1600 650-1830 740-1820 1100-2730
Distanzstange
Gewicht ca. kg 15 30 52 81 128 210 290
Best.-Nr. s 9113 444355 s 9113 444358 s 9113 444364 s 9113 444370 s 9113 444390 s 9113 444395 s 9113 444400
EUR 409,- 745,- 1092,- 2652,- 3049,- 4549,- 6472,-
2 Fahrwerk, Lenkstange, Länge mm 950 1080 1080 1620 1620 1620 1620
lenkbar Fahrwerk, L x B mm 270 x 230 610 x 520 1030 x 620 747 x 800 820 x 952 1204 x 855 835 x 1690
Gewicht ca. kg 12 41 80 170 214 264 435
Best.-Nr. s 9113 444356 s 9113 444359 s 9113 444365 s 9113 444371 s 9113 444391 s 9113 444396 s 9113 444401
EUR 452,- 1015,- 1658,- 3952,- 4859,- 5479,- 9154,-
Set: Fahrwerk Gesamttragfähigkeit t 6 12 24 40 60 80 120
verstellbar + Best.-Nr. s 9113 444357 s 9113 444360 s 9113 444366 s 9113 444372 s 9113 444392 s 9113 444397 s 9113 444402
Fahrwerk lenkbar EUR 861,- 1760,- 2750,- 6604,- 7908,- 10028,- 15626,-

cTransportfahrwerke Tandem
bestehend aus zwei durch Spurstangen verbundenen Lenkfahrwerken. Durch Entfernen der
Wenn in der Beschreibung nicht anders angegeben, erfolgt die Lieferung ohne Inhalt bzw. Zubehör
Spurstangen sind die beiden Fahrwerke als Einzel-Lenkfahrwerke einsetzbar
(die Gesamttragfähigkeit muss dann halbiert werden). Drehteller einzeln drehbar,
Lenkwinkel ± 90°, als Tandem ± 50° (6 t), ± 40° (12 t)
Die Angebote gelten nur für gewerbliche Abnehmer · Alle Preise zzgl. gesetzl. MwSt.

c

Transportfahrwerk Tandem, Transportfahrwerk Tandem,
Gesamttragfähigkeit 6 t Gesamttragfähigkeit 12 t
bestehend aus 2 lenkbaren Fahrwerken 3 t . Auf bestehend aus 2 lenkbaren Fahrwerken 6 t. Auf
Spurstangen 7-mal verstellbar von 500-1150 mm. Spurstangen 3-mal verstellbar von 660-1000 mm.
Gewicht ca. 54 kg. Gewicht ca. 105 kg
Best.-Nr. EUR Best.-Nr. EUR
s 9113 444376 1199,- s 9113 444377 2150,-
