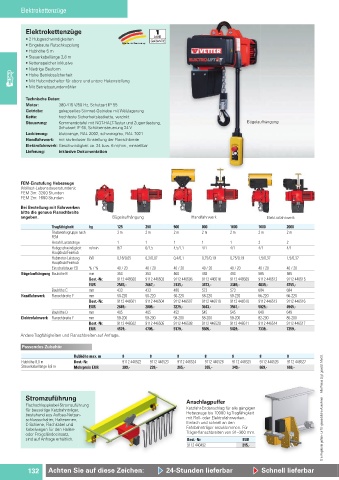

Page 146 - www.hoggmbh.de - Werkstattkatalog 2024-2025

Elektrokettenzüge
Elektrokettenzüge
• 2 Hubgeschwindigkeiten
• Eingebaute Rutschkupplung
• Hubhöhe 5 m
• Steuerkabellänge 3,8 m
• Kettenspeicher inklusive
• Niedrige Bauform
• Hohe Betriebssicherheit
• Mit Hubendschalter für obere und untere Hakenstellung
• Mit Betriebsstundenzähler
Technische Daten:
Motor: 380-415 V/50 Hz, Schutzart IP 55
Getriebe: gekapseltes Stirnrad-Getriebe mit Wälzlagerung
Kette: hochfeste Sicherheitslastkette, verzinkt
Steuerung: Kommandotafel mit NOT-HALT-Taster und Zugentlastung, Bügelaufhängung
Schutzart IP 65, Schützensteuerung 24 V
Lackierung: blutorange, RAL 2002, schwarzgrau, RAL 7021
Handfahrwerk: mit stufenloser Einstellung der Flanschbreite
Elektrofahrwerk: Geschwindigkeit ca. 24 bzw. 6 m/min., einstellbar
Lieferung: inklusive Dokumentation

FEM-Einstufung Hebezeuge
(Volllast-Lebensdauerstunden):
FEM 3m: 3200 Stunden
FEM 2m: 1600 Stunden
Bei Bestellung mit Fahrwerken
bitte die genaue Flanschbreite
angeben. Bügelaufhängung Handfahrwerk Elektrofahrwerk
Tragfähigkeit kg 125 250 500 800 1000 1600 2000
Triebwerksgruppe nach 3 m 2 m 2 m 2 m 2 m 2 m 2 m
FEM
Anzahl Laststränge 1 1 1 1 1 2 2
Hubgeschwindigkeit m/min 8/2 6/1,5 4,5/1,1 4/1 4/1 4/1 4/1
Haupthub/Feinhub
Hubmotor-Leistung kW 0,18/0,05 0,3/0,07 0,4/0,1 0,75/0,19 0,75/0,19 1,5/0,37 1,5/0,37
Haupthub/Feinhub
Einschaltdauer ED % / % 40 / 20 40 / 20 40 / 20 40 / 20 40 / 20 40 / 20 40 / 20
Bügelaufhängung Bauhöhe B mm 353 353 400 493 493 585 585
Best.-Nr. 9112 446500 9112 446503 9112 446506 9112 446518 9112 446509 9112 446512 9112 446515
EUR 2545,- 2667,- 3135,- 3473,- 3389,- 4839,- 4755,-
Bauhöhe C mm 433 433 480 573 573 684 684
Handfahrwerk Flanschbreite F mm 50-220 50-220 50-220 58-220 58-220 66-220 66-220
Best.-Nr. 9112 446501 9112 446504 9112 446507 9112 446519 9112 446510 9112 446513 9112 446516
EUR 2689,- 2805,- 3275,- 3643,- 3561,- 5025,- 4945,-
Bauhöhe D mm 405 405 452 545 545 649 649
Elektrofahrwerk Flanschbreite F mm 58-200 58-200 58-200 58-200 58-200 82-200 85-200
Best.-Nr. 9112 446502 9112 446505 9112 446508 9112 446520 9112 446511 9112 446514 9112 446517
EUR 4579,- 4705,- 5179,- 5505,- 5429,- 7339,- 7259,-
Andere Tragfähigkeiten und Flanschbreiten auf Anfrage.
Passendes Zubehör
Hubhöhe max. m 8 8 8 8 8 8 8
Hubhöhe 8,0 m Best.-Nr. 9112 446522 9112 446523 9112 446524 9112 446528 9112 446525 9112 446526 9112 446527
Steuerkabellänge 6,8 m Mehrpreis EUR 209,- 239,- 265,- 355,- 349,- 669,- 669,-

Stromzuführung Wenn in der Beschreibung nicht anders angegeben, erfolgt die Lieferung ohne Inhalt bzw. Zubehör
Flachschleppkabel-Stromzuführ
Flachschleppkabel-Stromzuführung Anschlagpu er
ung
für bauseitige Katzbahnträger,
für bauseit ige Katzbahnträger , Katzfahr-Endanschlag für alle gängigen Die Angebote gelten nur für gewerbliche Abnehmer · Alle Preise zzgl. gesetzl. MwSt.
ufbau-Netzan
bestehend aus
bestehend aus Aufbau-Netzan- - Hebezeuge bis 10000 kg Tragfähigkeit
A
schlussschalter, Haltearmen, mit Roll- oder Elektrofahrwerken.
C-Schiene, Flachkabel und Einfach und schnell an den
Kabelwagen für den Hallen- Fahrbahnträger anzuklemmen. Für
oder Freigeländeeinsatz, Träger-flanschbreiten von 91–300 mm.
sind auf Anfrage erhältlich. Best.-Nr. EUR
9112 440492 215,-
