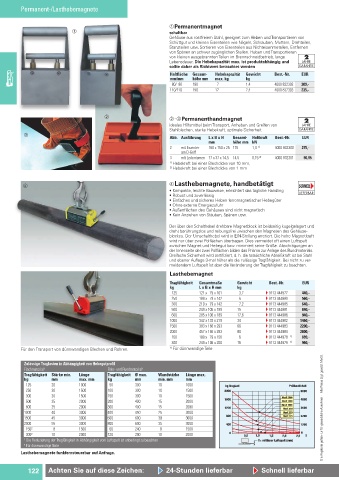

Page 136 - www.hoggmbh.de - Werkstattkatalog 2024-2025

Permanent-/Lasthebemagnete
aPermanentmagnet
a schaltbar
Gehäuse aus rostfreiem Stahl, geeignet zum Heben und Transportieren von
Schüttgut und kleinen Eisenteilen wie Nägeln, Schrauben, Muttern, Drehteilen,
Stanzteilen usw. Sortieren von Eisenteilen aus Nichteisenmetallen, Entfernen
von Spänen an schwer zugänglichen Stellen. Heben und Transportieren
von kleinen ausgebrannten Teilen im Brennschneidbetrieb, lange
Lebensdauer. Die Hebekapazität max. ist produktabhängig und
sollte daher als Richtwert betrachtet werden
Haftfläche Gesamt- Hebekapazität Gewicht Best.-Nr. EUR
mm/mm höhe mm max. kg kg
80/ 80 190 7 1,4 4000 832302 209,-
110/110 190 12 2,4 4000 832303 235,-

b b-cPermanenthandmagnet
ideales Hilfsmittel beim Transport, Anheben und Greifen von
Stahlblechen, starke Hebekraft, optimale Sicherheit
c Abb. Ausführung L x B x H Gesamt- Haftkraft Best.-Nr. EUR
mm höhe mm kN
2 mit Exzenter 160 x 150 x 25 175 1,4 1) 4000 832300 275,-
am D-Gri
3 mit Lederriemen 77 x 37 x 14,5 14,5 0,15 2) 4000 832301 90,95
1) Hebekraft bei einer Blechdicke von 10 mm,
2) Hebekraft bei einer Blechdicke von 1 mm

dLasthebemagnete, handbetätigt
d
• Kompakte, leichte Bauweise, erleichtert das tägliche Handling
• Robust und zuverlässig
• Einfaches und sicheres Heben ferromagnetischer Hebegüter
• Ohne externe Energiezufuhr
• Außenflächen des Gehäuses sind nicht magnetisch
• Kein Anziehen von Stäuben, Spänen usw.
Der über den Schalthebel drehbare Magnetblock ist beidseitig kugelgelagert und
dreht berührungslos und reibungsfrei zwischen den Magneten des Gehäuse-
blockes. Der Umschalthebel wird in EIN-Stellung arretiert. Die hohe Magnetkraft
wird nur über zwei Polflächen übertragen. Dies vermeidet oft einen Luftspalt
zwischen Magnet und Hebegut bzw. minimiert seine Größe. Abschrägungen an
der Innenseite der zwei Polflächen bilden das Prisma zur Anlage des Rundmaterials.
Dreifache Sicherheit wird zertifiziert, d. h. die tatsächliche Abreißkraft ist bei Stahl
und ebener Auflage 3-mal höher als die zulässige Tragfähigkeit. Bei nicht zu ver-
meidendem Luftspalt ist aber die Veränderung der Tragfähigkeit zu beachten.
Lasthebemagnet
Tragfähigkeit Gesamtmaße Gewicht Best.-Nr. EUR
kg L x B x H mm kg
ŒŒ125 121 x ŒŒ79 x 161 ŒŒ3,7 s 9113 444977 440,-
ŒŒ250 189 x ŒŒ79 x 142 ŒŒ6 s 9113 444980 560,-
ŒŒ300 210 x ŒŒ79 x 142 ŒŒ7,2 s 9113 444985 640,-
ŒŒ500 249 x 106 x 189 15 s 9113 444981 840,-
ŒŒ600 285 x 106 x 189 17,6 s 9113 444986 940,-
1000 342 x 133 x 219 34 s 9113 444982 1450,-
1500 383 x 166 x 293 66 s 9113 444983 2200,-
2000 457 x 166 x 293 80 s 9113 444984 2800,-
ŒŒ150 189 x ŒŒ79 x 156 ŒŒ6 s 9113 444978 1) 699,-
ŒŒ300 249 x 106 x 200 16 s 9113 444979 1) 950,-
Für den Transport von dünnwandigen Blechen und Rohren. 1) Für dünnwandige Teile

Zulässige Traglasten in Abhängigkeit von Hebegutprofil
Flachmaterial¹ Rohr- und Rundmaterial¹
Tragfähigkeit Stärke min. Länge Tragfähigkeit Ø max. Wandstärke Länge max.
kg mm max. mm kg mm min. mm mm
125 20 1000 50 300 10 1000
250 20 1500 100 300 10 1500
300 20 1500 150 300 10 1500
500 25 2000 200 400 15 2000 Wenn in der Beschreibung nicht anders angegeben, erfolgt die Lieferung ohne Inhalt bzw. Zubehör
600 25 2000 300 400 15 2000 Die Angebote gelten nur für gewerbliche Abnehmer · Alle Preise zzgl. gesetzl. MwSt.
1000 40 3000 400 450 25 3000
1500 45 3000 600 600 30 3000
2000 55 3000 800 600 35 3000
150² 8 1500 60 240 8 1500
300² 10 2000 120 290 10 2000
¹ Die Reduzierung der Tragfähigkeit in Abhängigkeit vom Luftspalt ist unbedingt zu beachten
² Für dünnwandige Teile
Lasthebemagnete funkfernsteuerbar auf Anfrage.

122 Achten Sie auf diese Zeichen: 24-Stunden lieferbar Schnell lieferbar

01_Transportmittel_122-123_24[7417692]-29.indd 122 3/19/2024 10:30:33 AM
