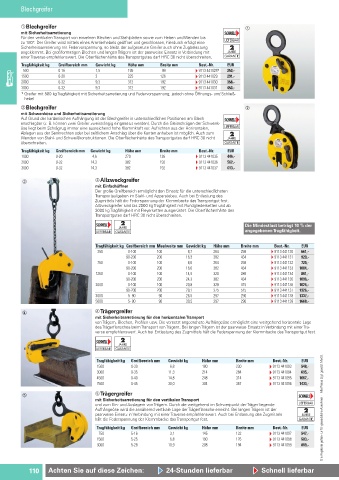

Page 124 - www.hoggmbh.de - Werkstattkatalog 2024-2025
P. 124
Blechgreifer
aBlechgreifer a
a
mit Sicherheitsarretierung
Für den vertikalen Transport von einzelnen Blechen und Stahlplatten sowie zum Heben und Wenden bis
zu 180°. Der Greifer wird mittels eines Arretierhebels geönet und geschlossen, hierdurch erfolgt eine
Sicherheitsarretierung mit Federvorspannung, so bleibt der aufgesetzte Greifer auch ohne Zugbelastung
angeklemmt. Bei großformatigen Blechen und langen Trägern ist der paarweise Einsatz in Verbindung mit
einer Traverse empfehlenswert. Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten.
Tragfähigkeit kg Greifbereich mm Gewicht kg Höhe mm Breite mm Best.-Nr. EUR
500 0-16 1,5 195 99 s 9113 441028 1) 253,-
1500 0-20 3 225 126 s 9113 441029 291,-
2000 0-32 9,3 312 192 s 9113 441030 358,-
3000 0-32 9,3 312 192 s 9113 441031 453,-
1) Greifer mit 500 kg Tragfähigkeit mit Sicherheitsarretierung und Federvorspannung, jedoch ohne Önungs- und Schließ-
hebel
bBlechgreifer b
mit Schwenköse und Sicherheitsarretierung
Auf Grund der kardanischen Aufhängung ist der Blechgreifer in unterschiedlichen Positionen am Blech
anschlagbar (z. B. können zwei Greifer zweisträngig eingesetzt werden). Durch die Gleitschrägen der Schwenk-
öse liegt beim Schrägzug immer eine ausreichend hohe Klemmkraft vor. Aufrichten aus der Horizontalen,
Ablegen aus der Senkrechten oder bei seitlichem Anschlag über die Kanten anheben ist möglich. Auch zum
Wenden von Stahl- und Schweißkonstruktionen. Die Oberflächenhärte des Transportgutes darf HRC 30 nicht
überschreiten.
Tragfähigkeit kg Greifbereich mm Gewicht kg Höhe mm Breite mm Best.-Nr. EUR
1000 0-20 4,6 270 126 s 9113 441035 446,-
2000 0-32 14,3 382 192 s 9113 441036 562,-
3000 0-32 14,3 382 192 s 9113 441037 613,-
cAllzweckgreifer
c
mit Einfachöner
Der große Greifbereich ermöglicht den Einsatz für die unterschiedlichsten
Transportaufgaben im Stahl- und Apparatebau. Auch bei Entlastung des
Zugmittels hält die Federspannung der Klemmbacke das Transportgut fest.
Allzweckgreifer sind bis 2000 kg Tragfähigkeit mit Rundgliederketten und ab
3000 kg Tragfähigkeit mit Fleyerketten ausgerüstet. Die Oberflächenhärte des
Transportgutes darf HRC 30 nicht überschreiten.
Die Mindestlast beträgt 10 % der
angegebenen Tragfähigkeit.
Tragfähigkeit kg Greifbereich mm Maulweite mm Gewicht kg Höhe mm Breite mm Best.-Nr. EUR
350 0-100 100 8,7 264 259 s 9113 441130 661,-
90-200 200 16,3 382 434 s 9113 441131 920,-
750 0-100 100 8,6 264 259 s 9113 441132 725,-
90-200 200 16,6 382 434 s 9113 441133 1004,-
1250 0-100 100 14,9 320 289 s 9113 441134 801,-
90-200 200 24,3 382 434 s 9113 441135 1096,-
2000 0-100 100 20,8 328 415 s 9113 441136 1026,-
90-200 200 29,1 375 515 s 9113 441137 1326,-
3000 5- 90 90 26,5 297 290 s 9113 441138 1337,-
5000 5- 90 90 30,5 297 290 s 9113 441139 1668,-
dTrägergreifer
d
mit Sicherheitsarretierung für den horizontalen Transport
von Trägern, Blechen, Profilen usw. Die versetzt angeordnete Aufhängeöse ermöglicht eine weitgehend horizontale Lage
des Trägerflansches beim Transport von Trägern. Bei langen Trägern ist der paarweise Einsatz in Verbindung mit einer Tra-
verse empfehlenswert. Auch bei Entlastung des Zugmittels hält die Federspannung der Klemmbacke das Transportgut fest.
Tragfähigkeit kg Greifbereich mm Gewicht kg Höhe mm Breite mm Best.-Nr. EUR
1500 0-30 6,8 180 230 s 9113 441093 548,-
3000 0-35 11,3 214 284 s 9113 441094 695,-
4500 0-40 14,8 248 314 s 9113 441095 1067,-
7500 0-45 30,0 304 367 s 9113 441096 1433,-
eTrägergreifer
e
mit Sicherheitsarretierung für den vertikalen Transport Wenn in der Beschreibung nicht anders angegeben, erfolgt die Lieferung ohne Inhalt bzw. Zubehör
und zum Ein- und Auslagern von Trägern. Durch die weitgehend im Schwerpunkt der Träger liegende
Aufhängeöse wird die annähernd vertikale Lage der Trägerflansche erreicht. Bei langen Trägern ist der Die Angebote gelten nur für gewerbliche Abnehmer · Alle Preise zzgl. gesetzl. MwSt.
paarweise Einsatz in Verbindung mit einer Traverse empfehlenswert. Auch bei Entlastung des Zugmittels
hält die Federspannung der Klemmbacke das Transportgut fest.
Tragfähigkeit kg Greifbereich mm Gewicht kg Höhe mm Breite mm Best.-Nr. EUR
750 5-16 3,1 145 132 s 9113 441097 547,-
1500 5-25 6,8 190 176 s 9113 441098 583,-
3000 5-28 10,9 208 194 s 9113 441099 809,-
