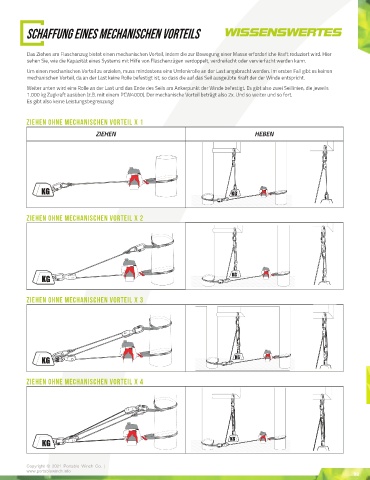

SCHAFFUNGEINESMECHANISCHENVORTEILS                               WISSENSWERTES



          Das Ziehen am Flaschenzug bietet einen mechanischen Vorteil, indem die zur Bewegung einer Masse erforderliche Kraft reduziert wird. Hier
          sehen Sie, wie die Kapazität eines Systems mit Hilfe von Flaschenzügen verdoppelt, verdreifacht oder vervierfacht werden kann.
          Um einen mechanischen Vorteil zu erzielen, muss mindestens eine Umlenkrolle an der Last angebracht werden. Im ersten Fall gibt es keinen
          mechanischen Vorteil, da an der Last keine Rolle befestigt ist, so dass die auf das Seil ausgeübte Kraft der der Winde entspricht.
          Weiter unten wird eine Rolle an der Last und das Ende des Seils am Ankerpunkt der Winde befestigt. Es gibt also zwei Seillinien, die jeweils
          1.000 kg Zugkraft ausüben (z.B. mit einem PCW4000). Der mechanische Vorteil beträgt also 2x. Und so weiter und so fort.
          Es gibt also keine Leistungsbegrenzung!


          ZIEHEN OHNE MECHANISCHEN VORTEIL X 1

                                 ZIEHEN                                              HEBEN










               KG                                                             KG



          ZIEHEN OHNE MECHANISCHEN VORTEIL X 2










                                                                              KG
               KG


          ZIEHEN OHNE MECHANISCHEN VORTEIL X 3











               KG                                                              KG


          ZIEHEN OHNE MECHANISCHEN VORTEIL X 4










                                                                             KG
               KG
