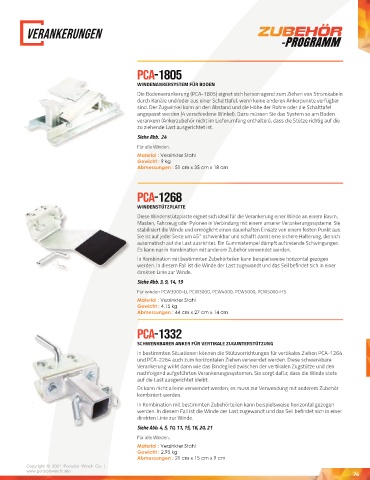

Page 77 - www.hoggmbh.de - Portable-Winch Katalog 2021 Deutsch
P. 77

VERANKERUNGEN
                                                                                              -PROGRAMM




                                              PCA-1805

                                              WINDENANKERSYSTEM FÜR BODEN
                                              Die Bodenverankerung (PCA-1805) eignet sich hervorragend zum Ziehen von Stromkabeln
                                              durch Kanäle und/oder aus einer Schalttafel, wenn keine anderen Ankerpunkte verfügbar
                                              sind. Der Zugwinkel kann an den Abstand und die Höhe der Rohre oder die Schalttafel
                                              angepasst werden (4 verschiedene Winkel). Dazu müssen Sie das System so am Boden
                                              verankern (Ankerzubehör nicht im Lieferumfang enthalten), dass die Stütze richtig auf die
                                              zu ziehende Last ausgerichtet ist.
                                              Siehe Abb. 24
                                              Für alle Winden.
                                              Material : Verzinkter Stahl
                                              Gewicht : 9 kg
                                              Abmessungen : 51 cm x 35 cm x 18 cm




                                              PCA-1268
                                              WINDENSTÜTZPLATTE
                                              Diese Windenstützplatte eignet sich ideal für die Verankerung einer Winde an einem Baum,
                                              Masten, Fahrzeug oder Pylonen in Verbindung mit einem unserer Verankerungssysteme. Sie
                                              stabilisiert die Winde und ermöglicht einen dauerhaften Einsatz von einem festen Punkt aus.
                                              Sie ist auf jeder Seite um 45° schwenkbar und schafft damit eine sichere Halterung, die sich
                                              automatisch auf die Last ausrichtet. Ein Gummistempel dämpft auftretende Schwingungen.
                                              Es kann nur in Kombination mit anderem Zubehör verwendet werden.
                                              In Kombination mit bestimmten Zubehörteilen kann beispielsweise horizontal gezogen
                                              werden. In diesem Fall ist die Winde der Last zugewandt und das Seil befindet sich in einer
                                              direkten Linie zur Winde.
                                              Siehe Abb. 3, 9, 14, 19
                                              Für winden PCW3000-Li, PCW3000, PCW4000, PCW5000, PCW5000-HS.
                                              Material : Verzinkter Stahl
                                              Gewicht : 4,15 kg
                                              Abmessungen : 44 cm x 27 cm x 14 cm


                                              PCA-1332
                                              SCHWENKBARER ANKER FÜR VERTIKALE ZUGUNTERSTÜTZUNG
                                              In bestimmten Situationen können die Stützvorrichtungen für vertikales Ziehen PCA-1264
                                              und PCA-2264 auch zum horizontalen Ziehen verwendet werden. Diese schwenkbare
                                              Verankerung wirkt dann wie das Bindeglied zwischen der vertikalen Zugstütze und den
                                              nachfolgend aufgeführten Verankerungssystemen. Sie sorgt dafür, dass die Winde stets
                                              auf die Last ausgerichtet bleibt.
                                              Es kann nicht alleine verwendet werden; es muss zur Verwendung mit anderem Zubehör
                                              kombiniert werden.
                                              In Kombination mit bestimmten Zubehörteilen kann beispielsweise horizontal gezogen
                                              werden. In diesem Fall ist die Winde der Last zugewandt und das Seil befindet sich in einer
                                              direkten Linie zur Winde.
                                              Siehe Abb. 4, 5, 10, 11, 15, 16, 20, 21
                                              Für alle Winden.
                                              Material : Verzinkter Stahl
                                              Gewicht : 2,95 kg
                                              Abmessungen : 21 cm x 15 cm x 9 cm
