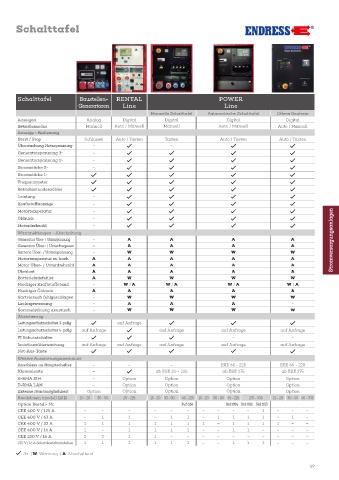

Schalttafel
Schalttafel Baustellen- RENTAL POWER
Generatoren Line Line
Manuelle Schalttafel Automatische Schalttafel Offene Bauform
Anzeigen Analog Digital Digital Digital Digital
Betriebsmodus Manuell Auto / Manuell Manuell Auto / Manuell Auto / Manuell
Anzeige - Bedienung
Start / Stop Schlüssel Auto / Tasten Tasten Auto / Tasten Auto / Tasten
Überwachung Netzspannung – –
Generatorspannung 3~ –
Generatorspannung 1~ –
Stromstärke 3~ –
Stromstärke 1~
Frequenzmeter
Betriebsstundenzähler
Leistung –
Kraftstoffanzeige –
Motortemperatur –
Öldruck –
Motordrehzahl –
Warnmeldungen - Abschaltung
Generator Über- / Unterspannung – A A A A Stromversorgungsanlagen
Generator Über- / Unterfrequenz – A A A A
Batterie Über- / Unterspannung – W W W W
Motortemperatur zu hoch A A A A A
Motor Über- / Unterdrehzahl A A A A A
Überlast A A A A A
Batterieladefehler A W W W W
Niedriger Kraftstoffstand – W / A W / A W / A W / A
Niedriger Öldruck A A A A A
Sartversuch fehlgeschlagen – W W W W
Leckagewarnung – A A A –
Sammelstörung akustisch – W W W W
Absicherung
Leitungsschutzschalter 3-polig auf Anfrage
Leitungsschutzschalter 4-polig auf Anfrage auf Anfrage auf Anfrage auf Anfrage
FI Schutzschalter – –
Isolationsüberwachung auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage
Not-Aus-Taste
Weitere Ausstattungsmerkmale
Anschluss an Hauptschalter – – – ESE 65 - 225 ESE 65 - 225
Klemmleiste – ab ESE 20 - 225 ab ESE 275 ab ESE 275
E-RMA SIM – Option Option Option Option
E-RMA LAN – Option Option Option Option
Externe Startmöglichkeit Option Option Option Option Option
Steckdosen (modell ESE) 10 - 20 30 - 50 20 - 225 15 - 20 30 - 50 65 - 225 15 - 20 30 - 50 65 - 225 275 - 705 15 - 20 30 - 50 65 - 705
Option Bestell- Nr. 342 054 342 054 342 052 342 053
CEE 400 V / 125 A – – – – – – – – – – 1 – – –
CEE 400 V / 63 A – 1 1 – 1 1 – 1 1 1 1 – 1 –
CEE 400 V / 32 A 1 1 1 1 1 1 1 – 1 1 1 1 – –
CEE 400 V / 16 A 1 – 1 1 1 1 – – 1 1 – – – –
CEE 230 V / 16 A 2 2 1 1 – – – – – – – – – –
230 V / 16 A Schutzkontaktsteckdose 1 1 1 1 1 1 – – 1 1 1 – – –
: Ja | W: Warnung | A: Abschaltend
