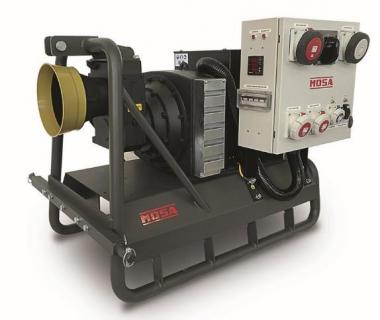

BESCHREIBUNG DER UMSCHALTBOX Die Umschaltbox wurde entwickelt für den Einsatz mit Zapfwellengeneratoren im Feld- oder Notstrombetrieb, zur Speisung einer bereits bestehenden Elektroanlage oder von elektrischen Serviceeinrichtungen, wenn der Anschluss an das öffentliche Stromnetz nicht möglich ist.
Eine Trennung vom öffentlichen Netz muss gewährleistet sein!

Zum Schutz des Generators ist eine Hauptsicherung eingebaut, die auslöst, wenn die Stromaufnahme der Verbraucher höher ist als der vom Zapfwellengenerator gelieferte Nennstrom. Ebenfalls vorgeschaltet ist eine Überwachung der Spannung und Frequenz, welche bei überschreiten oder unterschreiten der voreingestellten Schwellwerte die vorgeschaltete Sicherung auslöst. Des Weiteren wird dies mit roten LEDs angezeigt.

Jede 400 V Steckdose ist durch einen jeweils zugeordneten Leitungsschutzschalter geschützt. Sämtliche Teile, die vom Anwender genutzt werden, wie Steckdosen, Schalter usw. sind an problemlos erreichbarer Position an der Schalttafel angebracht. Auf keinen der unter Spannung stehenden Teile kann der Benutzer direkt zugreifen.

Die Umschaltung zwischen Feldbetrieb und Hauseinspeisung erfolgt mittels Hand-Schalter. Bei der Feld/Haus-Variante werden mithilfe des Umschalters zwei voneinander unabhängige Verbraucher/Anlagen gespeist. In der Stellung »HAUS« ist nur die für die Hauseinspeisung vorgesehene Sondersteckdose (1h) in Funktion. In der Stellung »FELD« sind alle anderen Steckdosen in Betrieb, inkl. der Isolationsüberwachung.
